Projetos Amazonas Tech

O Grupo Amazonas é atualmente a empresa, pioneira na produção de componentes sintéticos para calçados, é uma das mais importantes no fornecimento de compostos, placas, solados, saltos e adesivos. É o maior fabricante de componentes da indústria calçadista da América Latina, e um dos maiores do mundo. Amazonas é a marca de solados mais lembrada entre os consumidores brasileiros e a segunda mais lembrada nos Estados Unidos. Seus produtos são exportados para todos os continentes.
Com o passar do tempo, surgiu a necessidade de acompanhar o desenvolvimento e o crescimento do mercado em diversas áreas. Assim, a Amazonas ampliou seu mix de produtos e passou a atender diversos outros segmentos, como moveleiro, gráfico, automotivo, aeronáutico, construção civil, artesanato, serigráfico, transporte, embalagens, colchões, pisos e revestimentos. Além disso, a empresa ainda atua na fabricação de sandálias, atendendo o mercado de moda e estilo através da Amazonas Private Label e Amazonas Brands, que trabalha com importantes marcas, inclusive a Amazonas Sandals.
Maiores informações no site:



Durante meu período de estágio no Grupo Amazonas desenvolvi diversos projetos de solados tanto para as linhas já existentes quanto para a nova linha de solados de alta performance: a linha Amazonas Tech.
Os solados Amazonas Tech são de alta performance, eles são desenvolvidos para oferecer melhor desempenho, segurança e conforto e com isso, apresentam um design diferenciado e de alta tecnologia.

Assista ao vídeo de apresentação da linha



Apresentarei abaixo as etapas necessárias para o desenvolvimento completo de um solado, desde sua idealização até sua produção fabril:


1ª - A primeira etapa consiste na apresentação de propostas de desenho para o solado de acordo com a necessidade do cliente e o tipo de calçado, por exemplo: calçado estilo Trekking, Running, Social, Casual, Drive, Chuteira Indoor, Campo ou Society, Sandálias de salto alto, dentre outros. Os desenhos geralmente são desenvolvidos seguindo a forma fornecida pelo próprio cliente. Os softwares utilizados para a confecção dos desenhos são: CorelDraw, Photoshop e Rhinoceros 3D.

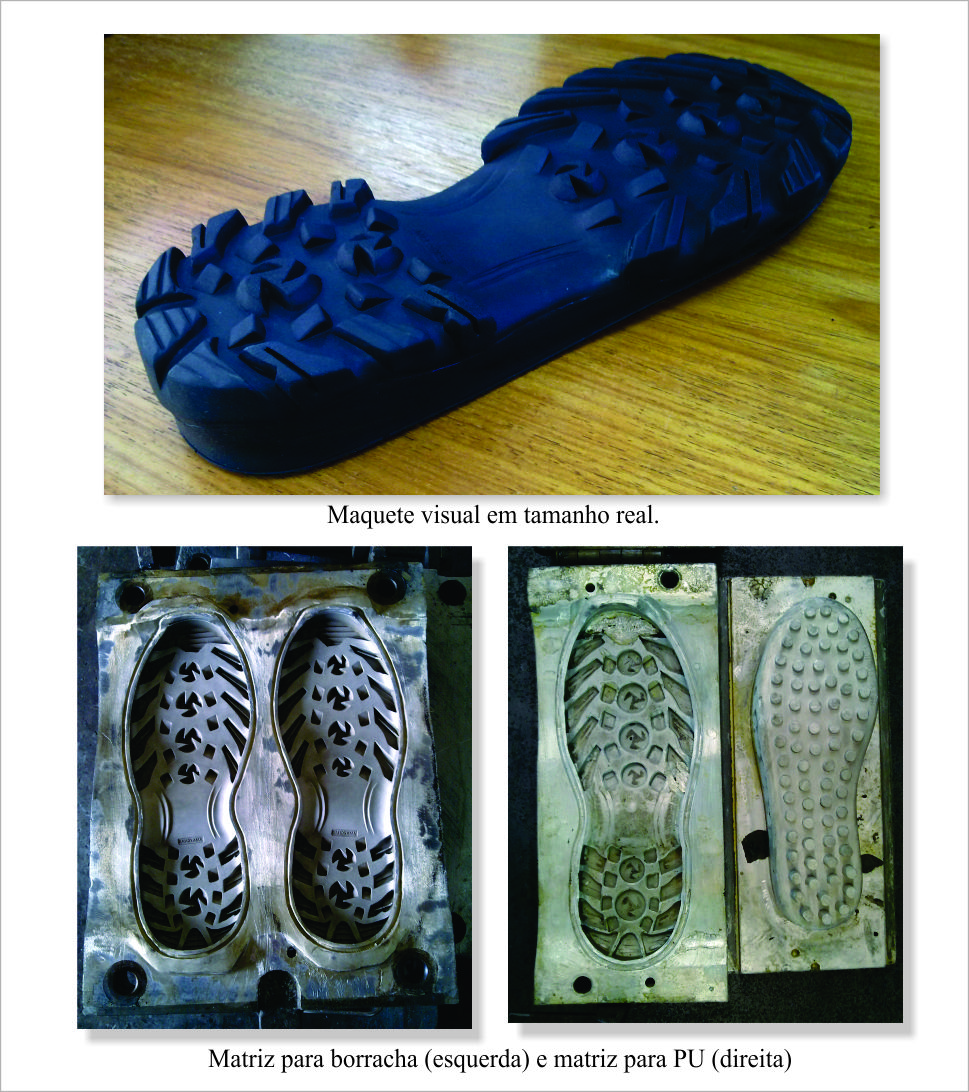

2ª - A segunda etapa consiste na modelagem de uma maquete visual da proposta de desenho escolhida pelo cliente, proporcionando, dessa maneira, uma pré visualização do solado final e de suas características como: volume, textura, medidas e proporções. Após a aprovação da maquete piloto pelo cliente, dá-se sequência ao desenvolvimento definindo-se a grade com a numerações solicitadas pelo mesmo para que sejam confeccionadas as demais maquetes da coleção. As maquetes são feitas com madeira ou um composto sintético pré conformado.

3ª - A terceira etapa consiste na confecção das matrizes com a utilização do Alumínio. Esse processo dá-se através da usinagem e a fundição da mesma. São feitos moldes em gesso da maquete que proporcionam a cópia exata do desenho estampado e, em seguida, as matrizes recebem os acabamentos finais exibindo o desenho perfeito e detalhado. Logo após sua fabricação, as matrizes são encaminhadas para testes fabris antes de encaminhá-las à produção. Esses testes permitem observar erros e discrepâncias que podem prejudicar a fabricação do solado.

4ª - A quarta e última etapa resume-se na fabricação do solado mas, primeiramente, são exigidos mais testes relacionados à conformação do material usado para a fabricação do mesmo (SBR, PU ou TR), avaliando-se o peso, densidade, cópia do desenho, contrações do material e diversos outros itens importantes para a correta confecção da sola. Sendo positivo o resultado final dos testes e enquadrando-se às exigências requisitadas, o solado finalmente estará pronto para ser utilizado e produzido.


A seguir serão apresentados os projetos que desenvolvi durante o período de estágio juntamente com suas descrições das etapas de desenvolvimento.

(Obs: todos os projetos possuem direitos e patentes do Grupo Amazonas)

- Projeto Bag Tech II
Desenvolvimento de Projeto de solado esportivo (estilo running) para a linha Amazonas Tech. Nomeado Bag Tech, o solado possui tecnologia inovadora baseada em um sistema composto por bolsas de ar embutidas na parte interior da sola que proporcionam um caminhar macio minimizando os impactos dos diferentes tipos de terrenos.
Sketch manual da idéia original para o solado

Rendering em Photoshop da proposta.

O solado Bag Tech II foi confeccionado com a utilização de dois componentes diferentes: a Borracha (no tapete) e o Poliuretano (na entressola), por isso, foi necessária a fabricação de duas matrizes para cada tipo de componente.


Matriz para o tapete de borracha
A matriz para borracha diferencia-se da matriz de PU porque ela possui alguns reforços estruturais feitos com aço para evitar danos à mesma durante a prensagem. O processo pelo qual confecciona-se a borracha é o Processo de Conformação; coloca-se a quantidade necessária de borracha dentro da matriz e fecha-se sua tampa, logo após, o pistão pressiona a mesma contra sua base prensando-a, fazendo com que o SBR conforme-se formando a sola.


Matriz para a injeção de Poliuretano (PU)

O processo para a confecção da entressola de PU é diferente pois, o Poliuretano apresenta-se no estado pastoso e que, ao ser injetado dentro da matriz, ocorrerá uma reação de expansão do material (crescendo como uma massa de bolo) e formando-se a sola após o término da reação. Esse processo é cronometrado e seu tempo varia de acordo com a densidade, peso e quantidade de Poliuretano utilizado.


Produto Final:
Sola Bag Tech II
- Soleta de Borracha e entressola de Poliuretano;
- Característica principal: Leveza (100gr o pé), resistência, conforto e maciez;
- Direcionada ao mercado de tênis esportivos de alta performance (Running);
- Poliuretano Anti Hidrólise.


- Adventure Tech
    Desenvolvimento de Projeto de solado Trekking para a Marinha do Brasil. O projeto foi batizado de Adventure Tech e, através da aplicação de materiais como o Poliuretano e a Borracha, foi possível proporcionar leveza, segurança e resistência ao mesmo tempo ao solado.
     Este projeto foi de tão importância que levou a alteração das normas relacionadas às exigências impostas pela Marinha Brasileira com relação ao tipo de componente utilizado para a confecção do solado.

Proposta de desenho aprovada - Vetor em CorelDraw e Rendering em Photoshop.


Produto Final:

Sola Adventure Tech
- Soleta de Borracha e entressola de Poliuretano
  - Características: resistência - resiste a fortes impactos;
- Durabilidade - Poliuretano que não hidrolisa, proporcionando mais tempo de vida à entressola;
- Conforto - Maciez do PU;
- Opção de pintura no PU;
- Borracha com maior resistência a abrasão;
- Desenho de planta que evita escorregões principalmente em contato com diferentes tipos de óleos ou água;
- Leveza - peso por pé por volta de 2/3 de uma sola do mesmo segmento confeccionada totalmente em borracha;
- Disposição de desenho que auxilia o andar em terrenos acidentados;
- Direcionada ao uso Militar ou Trekking (prática de esportes como o Hapel e Alpinismo).


- Sola White Lake Adventure
Desenvolvimento de Projeto de solado para o cliente denominado White Lake composto por PU Polieter na entressola, Borracha na soleta e Amortecedor bolha de TPU. O solado tem por característica a resistência e foi desenvolvido para a linha de calçados Trekking e Adventure.

Proposta de desenho aprovada - Vetor em CorelDraw e Rendering em Photoshop.


Produto Final:

Sola White Lake Adventure
- Soleta de Borracha, entressola de PU Polieter e amortecedor bolha de TPU;
  - Durabilidade - Poliuretano que não hidrolisa;
- Opções de cores para a borracha e para o PU;
- Borracha com maior resistência a abrasão;
- Textura aplicada ajuda na aderência do solado;
- Desenho de planta que evita escorregões em contato com resíduos oleosos;
- Leveza proporcionada pela utilização do PU que deixa a sola com peso de 150 gramas cada pé;
- Bolha de ar feita em TPU termomoldável que proporciona alto amortecimento e conforto;
- Sola direcionada ao uso Militar ou Trekking.


- Wire Tech
Desenvolvimento de Projeto de solado Bicomponente composto por PU Polieter na entressola e Borracha na soleta. O solado esportivo nomeado Wire Tech possui cavas e vazados que proporcionam leveza, maciez e amortecimento além do design diferenciado.
Este projeto foi baseado no tênis Adidas ClimaCool Seduction lançado ao mercado no ano de 2012.
Seguindo os mesmos conceitos e características estruturais da sola do tênis, foi desenvolvido o solado Wire Tech, que traz o conforto, a leveza e amortecimento.

Sketch manual com caneta bic.

Proposta de desenho aprovada - Vetor em CorelDraw e Rendering em Photoshop.


Cartilha de apresentação dos produtos Amazonas Tech (em destaque, a sola Wire Tech)



Sola Wire Tech
- Soleta de Borracha e entressola de Poliuretano;
- Durabilidade - Poliuretano Anti Hidrólise;
- Tapete de Borracha com desenho abrasivo abrasão;
- Opção de pintura no Poliuretano em diversas cores;
- Leveza e Conforto - muito mais leve por conter recortes no PU;
- Direcionada ao uso Esportivo (prática de caminhada, corrida ou uso cotidiano);
- Categoria: Running


- Sola Society Munique
Desenvolvimento de Projeto de solado Bicomponente composto por PU Polieter na entressola e Borracha na soleta. O solado foi desenvolvido para o cliente Munique Calçados fabricante de chuteiras para futebol de salão, campo e society.
O desenho da sola representa bem o conceito de forma e função pois, cada tipo de pino, possui uma função que auxilia de alguma forma na performance do jogador.


A disposição dos pinos, como foi citado, tem a função de auxiliar nos movimento exercidos pelo usuário, por exemplo, alguns deles tem um desenho em formato de ‘V’ que servem como travas que agarram ao chão dando sustentação em um movimento de  arrancada em velocidade, além das travas traseiras, dispostas de maneira que auxiliam na frenagem do jogador.

Produto Final:

 Sola Society Munique
- Soleta de Borracha de alta abrasão e entressola em PU Polieter (Anti Hidrólise)
  - Opções de cores para a borracha e para o PU;
- Sola direcionada ao uso Esportivo, no caso, futebol de salão.


- Sola Graciane (feminina)
Desenvolvimento de Projeto de solado composto por Poliuretano Grip Tech. O solado foi desenvolvido para a linha de solados femininos da Amazonas.
A linha TECH distingue-se das demais pois oferece componentes com características diferenciadas para a confecção do solado, componentes como, por exemplo, o PU Grip Tech: Poliuretano desenvolvido em parceria com a Companhia Quimíca Basf que possui, como principal característica, a alta abrasão aproximando-se ou, de acordo com o tipo de borracha, superando a abrasão da borracha.


Produto Final:
Sola Graciane
- Sola em PU Grip Tech Anti Hidrólise de alta abrasão e durabilidade;
  - Opções de cores para o PU;
- Características: maciez e conforto;
- Solado feminino para sapatilhas ou tênis.


Estes foram alguns dos diversos projetos em que participei. Agradeço ao Grupo Amazonas pela oportunidade de aprendizagem e à todos os colegas de trabalho que tive contato.
